ロケット

H3

H3ロケット主要諸元

打ち上げ能力

SSO(高度500km) 4t以上
GTO 6.5t以上(ΔV=1500m/s)

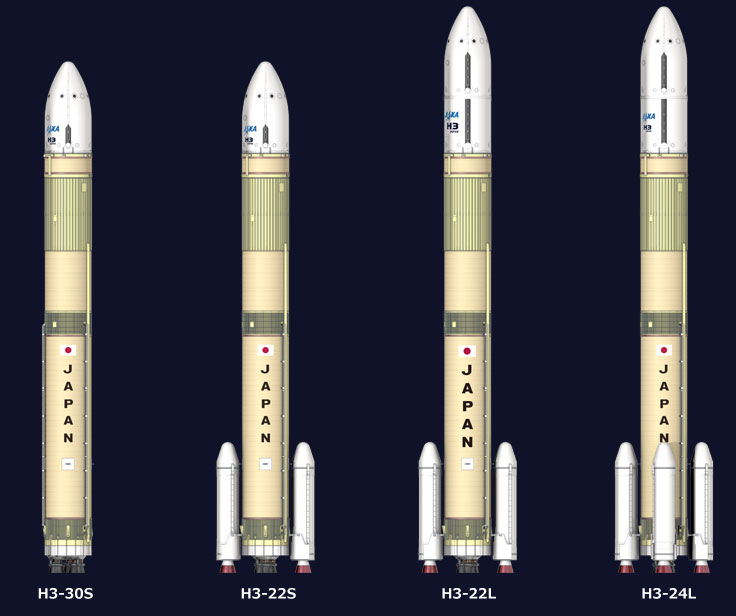

機体形態

H3ロケットは2種類のフェアリング、第1段エンジン(LE-9)2基または3基、固体ロケットブースタ(SRB-3)0本、2本、4本の切り換えにより、様々な大きさや軌道の人工衛星の打ち上げに対応します。

画像:機体形態

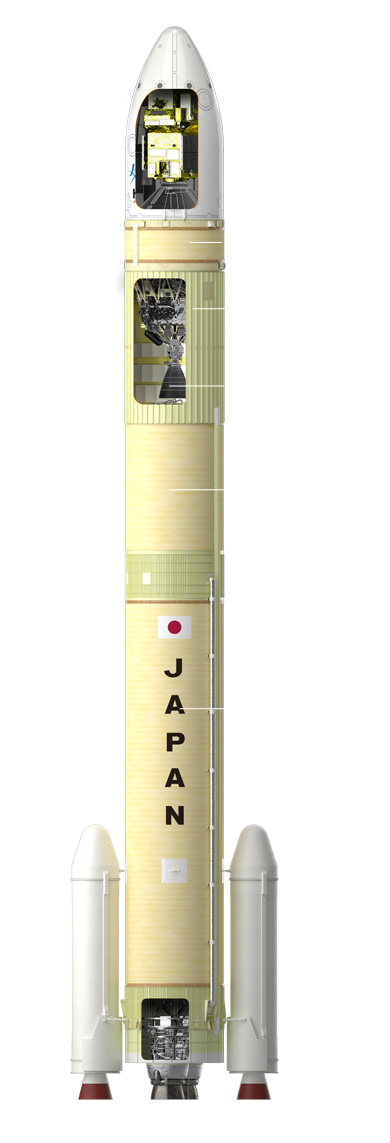

主要諸元

全長 63m
全備重量 574t(H3-24L)
衛星搭載 フェアリング ショート(S) or ロング(L)
PAF Φ937mm or 1,194mm or 1,666mm
1段
(直径5.2m)
エンジン LE-9×2 or 3基
真空中推力 1472kN/基(100%)、927kN/基(63%)
海面上推力 1221kN/基(100%)、669kN/基(63%)
比推力 425s
2段
(直径5.2m)
エンジン LE-5B-3×1基
真空中推力 137kN
比推力 448s
固体ロケットブースタ
(直径2.5m)
モータ SRB-3×0 or 2 or 4本
平均推力 2158kN
比推力 283.6s
全段 全備質量 574ton (H3-24L)
